Dispositivo de protección de válvula magnética de protección contra apagón termoeléctrico

Dispositivo de protección de válvula magnética de protección contra apagón termoeléctrico

Primero, el uso de la válvula solenoide de protección contra el apagado

La válvula solenoide de protección contra apagón se utiliza en un aparato de combustión que utiliza gas licuado de petróleo, gas natural, gas artificial, etc. como combustible.

En segundo lugar, la estructura básica y el principio de la válvula solenoide de protección contra el apagado (consulte el estándar GB12203-90 o CJ30-99)

1. Estructura básica de la válvula solenoide de protección contra la llama: válvula solenoide de protección contra la llama. Es un dispositivo de protección que consta de dos partes: el termopar del elemento sensor y la válvula solenoide del elemento de control.

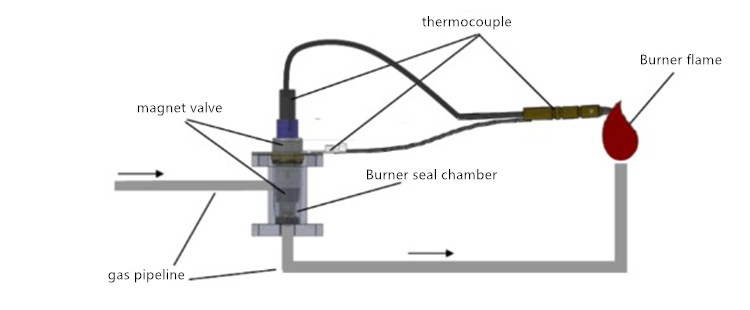

2. Diagrama esquemático de la estructura de la válvula solenoide de protección contra el apagado:

Dispositivo de protección de la válvula solenoide de protección contra apagón termoeléctrico

3. Principio de funcionamiento de la válvula solenoide de protección contra el apagado:

a. Válvula solenoide de protección contra incendio Cuando se quema la llama del quemador, el termopar del elemento sensor de la válvula solenoide de protección contra incendio se calienta por la llama para generar corriente, de modo que el núcleo de la válvula solenoide y la armadura permanecen en el estado de succión, y la válvula solenoide de protección contra incendio se mantiene El paso del gas es normal. Suministro de gas.

si. Válvula solenoide de protección contra incendio Cuando se apaga la llama del quemador, la válvula solenoide de protección contra incendio hace que la corriente generada por el termopar disminuya, de modo que el núcleo de hierro y la armadura de la válvula solenoide se aflojan, el paso de gas se corta automáticamente y Se evita que la válvula solenoide de protección contra el escape tenga fugas.
