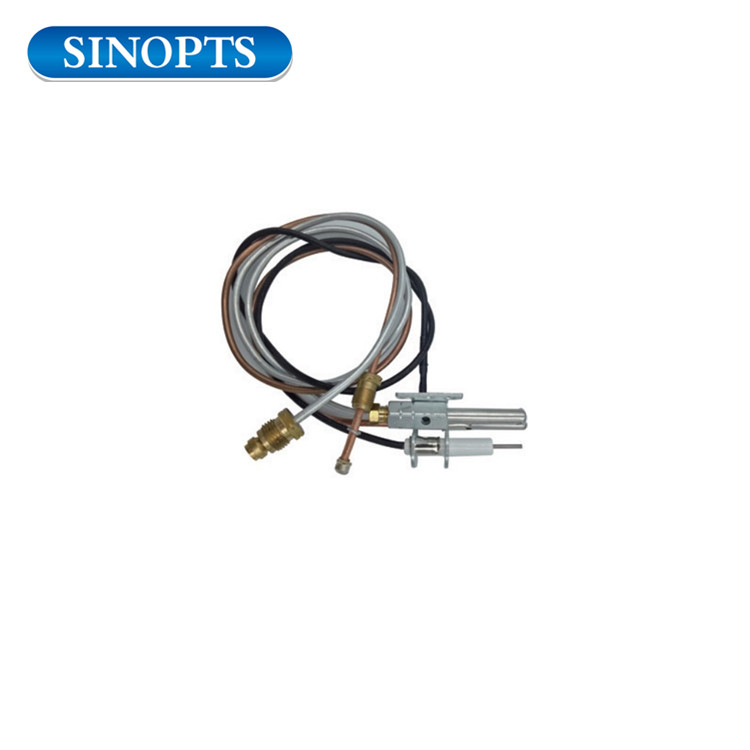

Запасная газовая пилотная сборка
ИНСТРУКЦИЯ ПО СБОРКЕ ГАЗОПРОВОДА
1. Удалить:
1. ВЫКЛЮЧИТЕ ПОДАЧУ ГАЗА и управляющий клапан термостата газа в положение ВЫКЛ.
2.Снимите винт воздушной заслонки и сдвиньте воздушную заслонку вправо.
3.Снимите винт основной горелки.
4. Отвинтите провод термопары.
5. Открутите пилотную газовую линию.
6.Снимите горелку и узел управления с водонагревателя.
Теперь пилотный узел можно отделить от основной горелки, вывернув винт.
2. В стойло
1. Прикрепите пилот в сборе к основной горелке с помощью винта, надежно затяните. Распределитель пламени должен находиться на расстоянии приблизительно 1/8 '' от торца и боковой части основной горелки.
2. Установите сборку на трубу сгорания с помощью винта, надежно затяните.
3. Безопасный вывод термопары для контроля. Это гибкая труба, которая может быть согнута, чтобы соответствовать. ПРЕДУПРЕЖДЕНИЕ. Не сгибайте этот провод в пределах 1/2 дюйма с любого конца. Затяните от руки плюс 1/4 '' ствол с помощью гаечного ключа.
4.Плотно затяните пилотную газовую линию для контроля.
5. Установите воздушную заслонку и вставьте винт.
6.ПЕРЕКЛЮЧЕНИЕ ПО ПИТАНИЮ ГАЗА и управление стволом в положение пилота (при необходимости, кнопка)
7. ПРИМЕЧАНИЕ: Проверьте все соединения на наличие утечек, используя детектор утечки газа перед использованием оборудования.
8. Отрегулируйте основную горелку за каждую установку.
