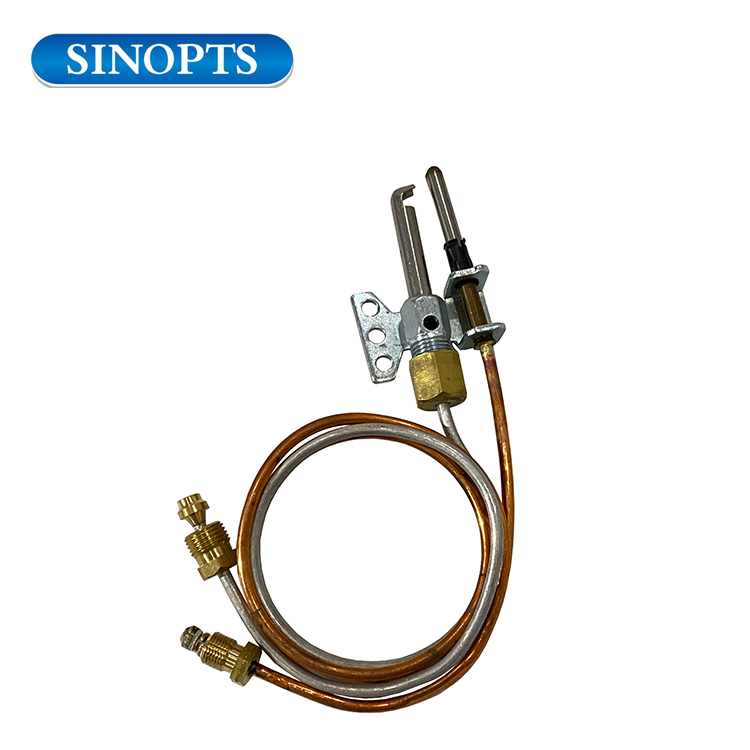

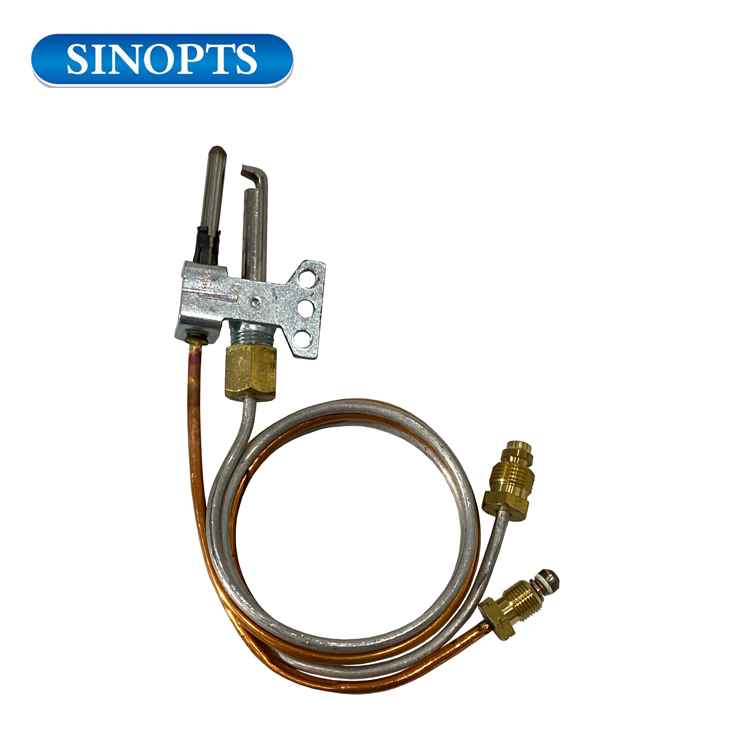

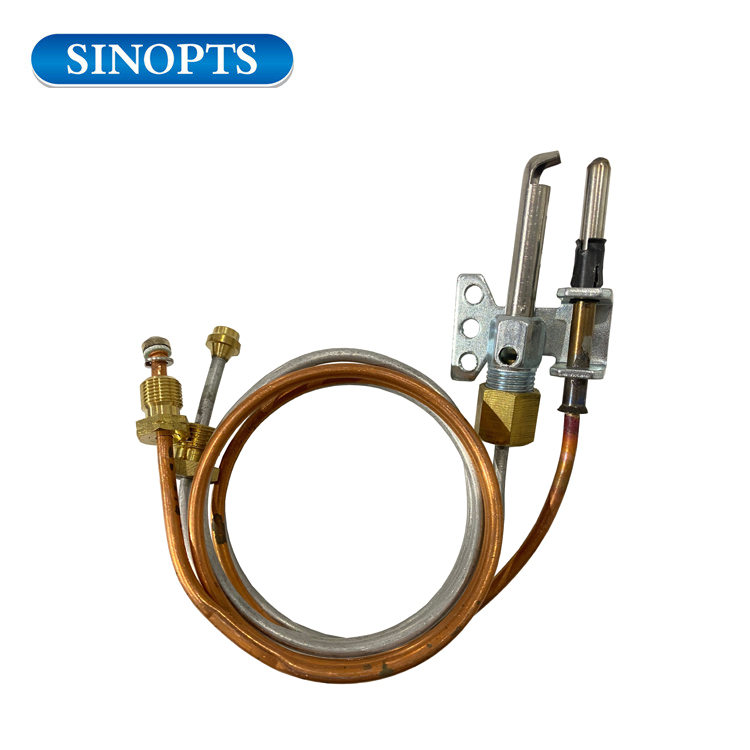

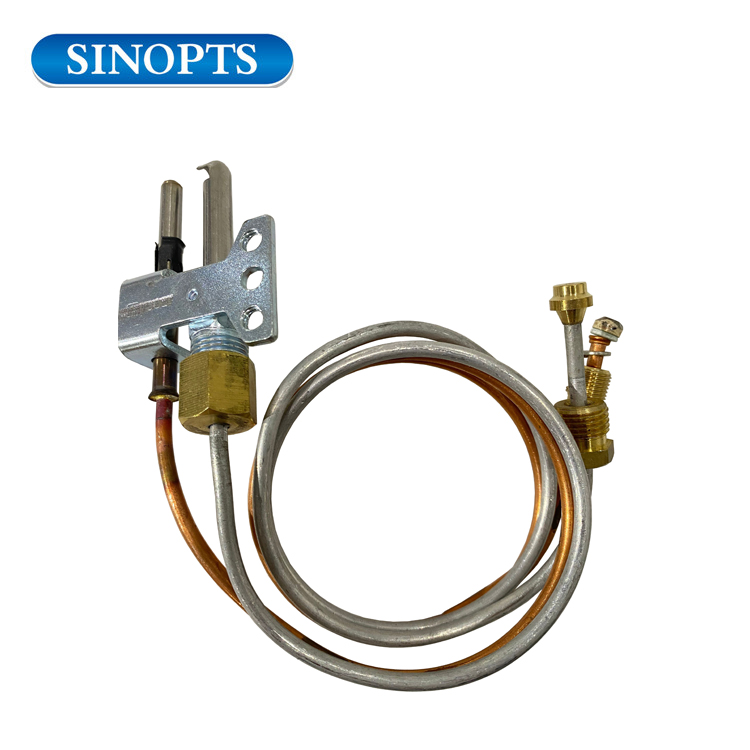

Gaz ısıtıcı için yedek ODS pilot brülör

Gaz ısıtıcı için yedek ODS pilot brülör

Gaz pilot montajı için talimatlar

1. kaldırmak için:

1. gaz tedarikini kapalı  ve trun gaz termostat kontrol valfi  KAPALI  durum.

2. Hava deklanşörü vidasını çıkarın ve hava deklanşörünü sağa kaydırın.

3. Ana brülör vidasını çıkarın.

4.Sim Termokupl kurşun.

5. Screw Pilot Gaz Hattı.

6. Brülör ve pilot montajı su ısıtıcısından çıkarın.

      Pilot montaj artık vida çıkarılarak ana brülörden ayrılabilir.

2. durdurmak için

1. Pilotu vida ile ana brülöre bağlı olarak, güvenli bir şekilde sıkın. Pilot alev serpme, ana brülörün ucundan ve yanından yaklaşık 1/8 '' olmalıdır.

2. Montajı vida ile yanma tüpüne yerleştirin; güvenli bir şekilde sıkın.

3. Termokuplun kontrolüne yönelmesi. Bu esnek bir tüptür ve sığacak şekilde bükülebilir.  DİKKAT: Her iki ucun 1/2 '' ile bu kurşunla ilgili olmayın.      Parmak geçirmez artı 1/4 '' gövdeyi anahtarla sıkın.

4. Kontrol için pilot gaz hattını doğru bir şekilde sıkın.

5. Hava deklanşörü ve vidası takın.

6.  ÜZERİNDE  Gaz arzı ve trun kontrolü pilot pozisyonuna (varsa itme düğmesi)

7. Not: Ekipman kullanmadan önce gaz sızıntısı dedektörünü kullanarak tüm bağlantıları sızıntılar için kontrol edin.

8. Eğitimler başına ana brülörün ayarlanması.
