Termoelektrik flameout koruma manyetik valf koruma cihazı

Termoelektrik flameout koruma manyetik valf koruma cihazı

İlk olarak, flameout koruma solenoid valfı kullanımı

Flameout koruma solenoid valfı, yakıt olarak sıvılaştırılmış petrol gazı, doğal gaz, suni gaz vb. Kullanan bir yakma cihazında kullanılır.

İkinci olarak, yangından korunma solenoid valfının temel yapısı ve prensibi (GB12203-90 veya CJ30-99 standardına bakın)

1. Flameout koruma solenoid valfinin temel yapısı: flameout koruma solenoid valfi Sensör elemanı termokupl ve kontrol elemanı solenoid valfi olmak üzere iki bölümden oluşan bir koruma cihazıdır.

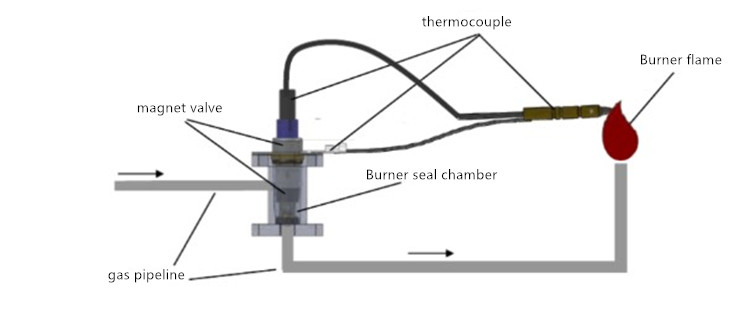

2. Flameout koruma solenoid valf yapısının şematik diyagramı:

Termoelektrik flameout koruma solenoid valf koruma cihazı

3. çalışma prensibi flameout koruma selenoid vana:

a. Flameout koruma solenoid valfı Brülör alevi yandığında, flameout koruma solenoid valfi sensör elemanı termokupl akım üretmek için alev tarafından ısıtılır, böylece solenoid valf çekirdeği ve armatür emme durumunda kalır ve flameout koruma solenoid valfi kalır gaz geçişi normal. Gaz temini.

b. Flameout koruma solenoid valfi Brülör alevi söndürüldüğünde, flameout koruma solenoid valfi termokupl tarafından üretilen akımın düşmesine neden olur, böylece demir çekirdek ve solenoid valfın armatürü gevşer, gaz geçişi otomatik olarak kesilir ve alev koruması solenoid valfinin sızması önlenir.
