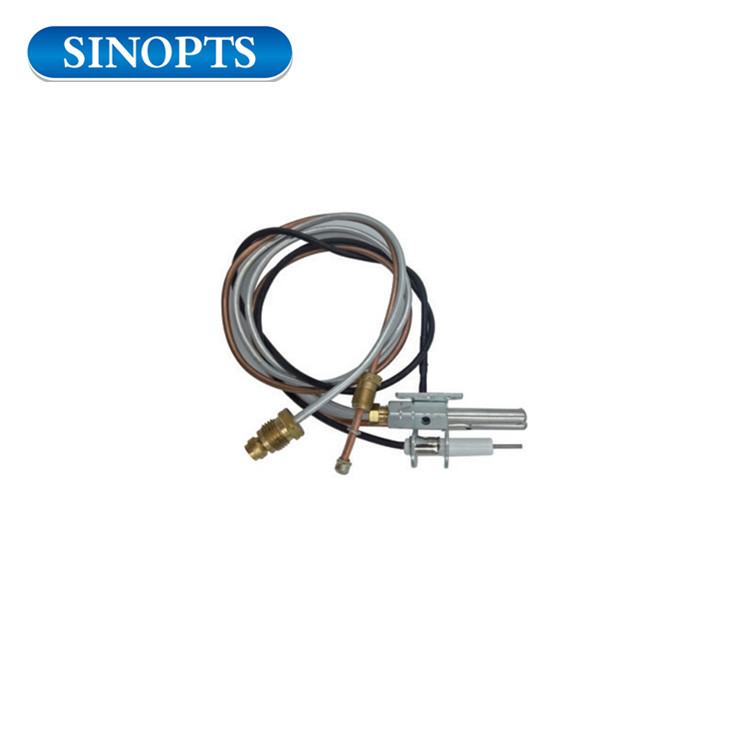

Conjunto de piloto de gas de repuesto
INSTRUCCIONES PARA EL MONTAJE DEL PILOTO DE GAS
1. Para eliminar:
1. CIERRE EL SUMINISTRO DE GAS y coloque la válvula de control del termostato de gas en posición OFF.
2. Retire el tornillo del obturador de aire y deslice el obturador de aire hacia la derecha.
3. Retire el tornillo del quemador principal.
4. Desatornille el cable del termopar.
5. Desatornille la línea de gas piloto.
6. Retire el quemador y el conjunto piloto del calentador de agua.
El conjunto piloto ahora se puede separar del quemador principal quitando el tornillo.
2. Para atascarse
1.Conecte el piloto al quemador principal con un tornillo, apriételo firmemente. El esparcidor de llama piloto debe estar aproximadamente a 1/8 '' del extremo y del costado del quemador principal.
2.Instale el conjunto en el tubo de combustión con un tornillo; apriete bien.
3. Asegure el cable del termopar al control. Este es un tubo flexible y puede doblarse para encajar. PRECAUCIÓN: No doble este cable con 1/2 '' de cada extremo. Apriete con los dedos más 1/4 '' trun con llave.
4. Apriete firmemente la línea de gas piloto para controlar.
5. Coloque el obturador de aire e inserte el tornillo.
6. FUNCIONAMIENTO CON SUMINISTRO DE GAS y control de trun hasta la posición del piloto (presione el botón si corresponde)
7. NOTA: Verifique todas las conexiones para detectar fugas usando un detector de fugas de gas antes de usar el equipo.
8. Ajuste el quemador principal por instrucciones.
