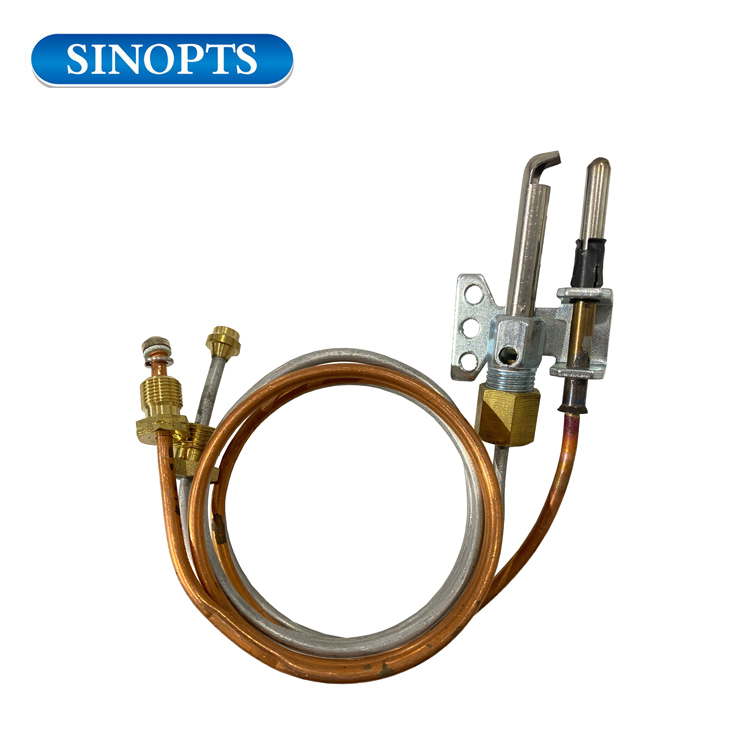

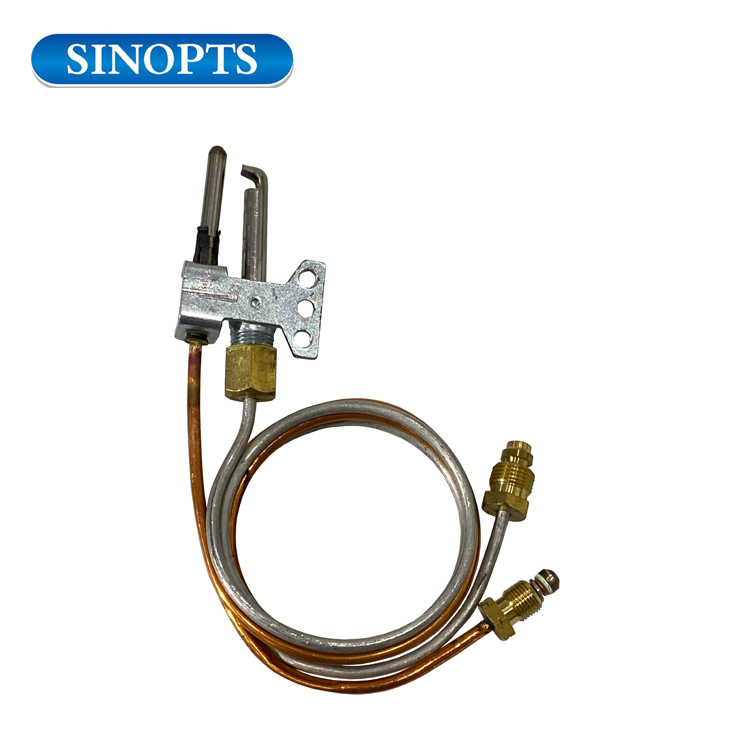

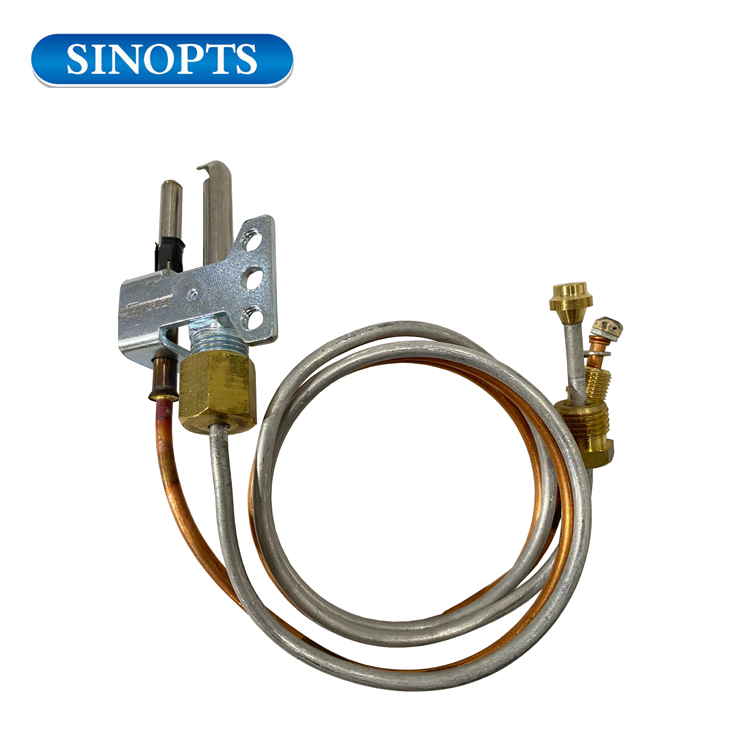

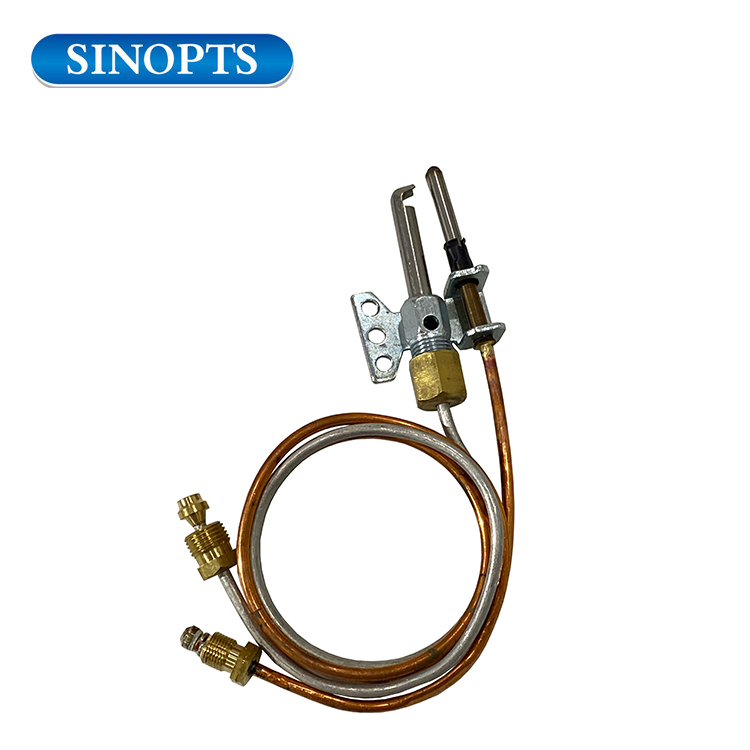

Reemplazo del quemador piloto de ODS para calentador de gas
Instrucciones para el ensamblaje de piloto de gas
1. Para eliminar:
1. El suministro de gas mueve y válvula de control del termostato de gas Trun a APAGADO posición.
2. Retire el tornillo de obturador de aire y deslice el obturador de aire a la derecha.
3. Tornillo de quemador principal.
4. Líder de termopar de unión.
5. Línea de gas piloto sinbente.
6. Quemador de retraso y conjunto piloto del calentador de agua.
El ensamblaje piloto ahora se puede separar del quemador principal eliminando el tornillo.
2. Para parecer
1.attach piloto asociado al quemador principal con tornillo, apriete de forma segura. El esparcidor de la llama del piloto debe ser aproximadamente 1/8 '' desde el extremo y el lado del quemador principal.
2. Instale el ensamblaje en el tubo de combustión con tornillo; apriete de forma segura.
3. El termopar de seguridad conduce al control. Este es un tubo flexible y se puede doblar para adaptarse. PRECAUCIÓN: No ben este plomo con 1/2 '' de cualquier extremo. Apriete a los dedos más 1/4 '' Trun con llave.
4. Apriete firmemente la línea de gas piloto para controlar.
5. Posición de aire obturador e inserte el tornillo.
6. EN Suministro de gas y control de Trun a la posición piloto (presione el botón si corresponde)
7. Nota: Verifique todas las conexiones en busca de fugas usando el detector de fugas de gas antes de usar el equipo.
8. Ajuste el quemador principal por instructiones.
